3月21日努比亚发布了M系列M2、M2青春版及N系列N2,其中M2使用了3630mAh大容量电池,并且搭载全新的NeoCharge闪充技术,能让手机在保持低发热量下拥有高效大功率的充电性能。

全黑钢琴漆外壳的努比亚M2充电器身上标注了NeoCharge闪充,带有一个USB输出口个头十分大。

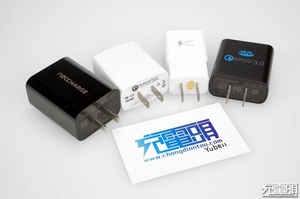

与几款常见的18W高压快充方案充电器放在一起对比,努比亚NeoCharge闪充个头足足大了一圈,当然这也因为NeoCharge闪充26W功率更大的关系。

努比亚NeoCharge闪充充电器详细型号为:NB-A550A USBA-1,输入:100-240V~50/60Hz 0.65A、输出:5.0V5.2A,制造商为深圳市科讯实业有限公司。

仔细观察USB舌片,NeoCharge闪充采用了不常见的橘红色的舌片,并且与常规USB采用4针弹片不同,努比亚弹片更加宽大且为5针弹片。

最左边窄小的是特殊的NeoCharge闪充识别弹片,然后是宽大的GND负极弹片、中间两个是D+D-数据弹片、最右边弹片最为宽大比负极弹片还宽大,是正极弹片。

那么接下来看看努比亚NeoCharge里面到底长什么样子把,壳体封装方式为超声波熔接面壳,面盖端在USB那边,方案解说由总理提供。

抽出内脏。

我们看到电源输入是采用夹片结构,开关mos用了黄铜散热片,应对大功率下的发热问题。

另外一面看到了两个固态电容,输出稳定的保证。

控制小板,初级侧打了胶水加固。

目测输入保护阵容豪华,保险丝,ZNR,NTC,共模电感一应俱全。

看到背面采用的波峰焊工艺,同步整流方案配合续流二极管,提升轻载效率。

AO4407A PMOS,负责在过流故障发生时关闭输出,右侧的R005合金取样电阻用来监测输出电流。

同步整流驱动IC。

AON6234同步整流管。

光耦反馈,通过光耦改变输出电压电流。

整流桥,目测2A电流。

初级PWM控制IC。

L2902 4运放,TSSOP封装,这里用于放大电流采样电压送至单片机进行电流检测。

5针USB座焊盘。总结:努比亚M2 NeoCharge闪充使用了低压大电流快充技术,与常见的高电压小电流不同,采用低压大电流方式的设备端(手机)发热量通常都会比较低,低压方案发热量主要集中在充电器上,但大电流方案有个痛点,就是对线材要求十分严苛。努比亚NeoCharge采用特殊5针弹片的USB座,但仍然兼容普通4针线材,使用普通线材不会激活大功率输出,让用户更为安全的使用设备,但这也会带来设备之间不能通用线材的问题,这也是目前几乎所有低压大电流方案都要面对的事实。
