台达电将总部办公大楼改建成高效节能机房

近日，台达电子（Delta）首度揭露今年7月刚启用的机房，除了整合自家新一代资料中心基础设施解决方案（InfraSuite），以达到高效节能为目标，并依使用需求分别设计Tier 2及Tier 3等级的机房可靠度，提供台达IT设备进驻使用。

另外机房外也加装了可提供机房即时监控的电视墙，让管理人员能以视觉化方式查看机房设备使用状况，自今年7月启用后已陆续将内湖两栋大楼资料中心的主要IT设备及系统，如ERP系统迁入。

机房年度PUE预估达1.43

台达关键基础架构事业部业务经理林士基表示，经过模拟计算后，此机房年度PUE值（Power Usage Effectiveness）预估可以达到1.43，比起企业IT机房平均1.9到2.5表现还要更好，甚至依照目前实际运作于新机房IT设备，透过搭配大楼本身的冰水系统，白天PUE值也可以测得1.38的数值，此外，即便是夏天没有开启自然冷却功能，其机房的PUE值也能维持在1.5左右。

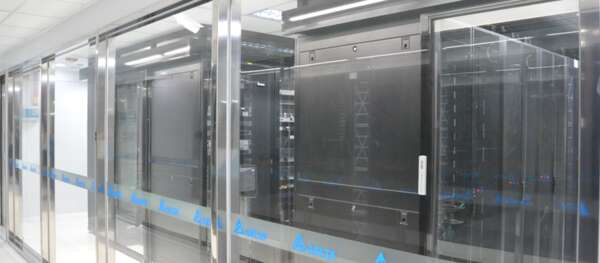

林士基也表示，新机房由原本瑞光办公大楼的2楼展示空间改建而成，从机房设计到机柜、配电、空调、UPS及软件管理导入，都是台达自行升级改造，而从规划、建置到完工仅花不到1.5个月就全部完成，比起一般企业机房建置还要快上许多。林士基解释，最主要还是因为所有机房设备，除了服务器和网络设备外，几乎都是采用标准化设备，而能减少客制生产的时间。



PUE值监看仪表板

在能源管理方面，经由主屏幕也能以不同时间，包括小时、本日、本月及年度的方式，即时显示经统计测得的全区机房的PUE值大小。而从图中现场主屏幕所显示出的PUE值，其中本月的PUE值为1.53，而当日PUE值则为1.52，至于一小时的PUE值则为1.40。



同时采Tier 2及Tier 3等级设计，因应不同机房可靠度

在这个新机房可容纳63个机柜，并依照使用可靠度将机房分成AB区及CD区两个区块，其中AB区机房采用的是Tier 2等级可靠度设计，共配置了32个机柜，另外，比起一般IDC机房机柜仅提供约2千瓦（KW）至3千瓦用电量，在AB区可对每个机柜提供约11千瓦用电量，几乎是IDC机房的4倍。此外，机柜也采用模组化设计来提升机柜内的使用空间，机柜面板也采用蜂巢式开孔，通孔率达到7成，有助于机房散热冷却。

而在冷热通道设计上，林士基也表示，一进入台达AB区机房内，明显会感受到和机房外的温度不同，这是因为在AB区采用的是冷通道封闭，透过在前后两侧安装封闭门，将冷风限缩在机柜区域里，让冷热通道可以区隔开来增加空调使用效率。另外机柜与机柜之间也配置机柜式空调，可经由水平式送风将冷空气送至服务器，并搭配台达冰水空调系统，作为有效散热与节能使用，此外，不论是AB区或是CD区机房内也都加入了自然冷却的机制，冬天时可适当引进外面的冷空气到机房进行冷却。

而当穿越过AB区冷通道，即可来到紧邻隔壁的CD区机房，林士基表示，在这里采用是可靠度更高的Tier 3等级设计，不仅加入双回路供电，更采用环形回路空调冰水系统，就算一端的冰水管发生故障也能够利用环形回路继续输送，此外，空间配置最多可安装31个机柜，每个机柜则可供给约6千瓦用电量。

CD区机柜采热通道设计，为延迟服务器热当时间

而和AB区最大不同地方是，林士基表示，CD区机房采用了热通道设计，透过将两排背面相对的机柜上方封闭起来，让热空气可从机柜上方流出，透过上方通道进入空调，将空气降温以后，再回到服务器前端作循环。

之所以在CD区采用不同于AB区机房的热通道设计，林士基表示，此区进驻的设备，规划上多以24小时不间断运作的资讯设备为主，如ERP系统、数据库系统等，因此若遭遇空调或电力无法使用等不可抗拒环境因素时，则可引出机房空间的热空气来延迟服务器的热当时间。甚至，机房内也还加入了紧急排热设计和利用自然冷却设计来提供紧急机房的散热之用。

另外，在AB区右下的区域，则是规划作为主要电力室，整合了电力系统、电池及UPS不断电系统，与AB及CD区机房加以区隔，提供更多一层的安全保护。林士基表示，在备援机制上，AB区及CD区机房皆采用2N+1双回路供电，另外也配置了2台模组化UPS不断电系统，每组可提供约200千瓦用电量，并可随企业需求扩充，而在每排机柜前方也都架设一台精密配电柜（PDC）。



AB区机房搭配冷通道采Tier 2等级设计

AB区机房采用的是Tier 2等级可靠度设计，共配置了32个机柜提供使用，每个机柜可提供约11千瓦的用电量，此外，机柜也采用了模组化设计来提升机柜内的使用空间，至于机柜面板也采用蜂巢式开孔，通孔率达到7成，有助于机房散热冷却。



进入台达AB区机房内，明显感受到和机房外的温度不同，因为在AB区采用的是冷通道封闭，透过在前后两侧安装封闭门，将冷风限缩在机柜区域里。另外机柜与机柜之间也配置了机柜式空调，可经由水平式送风将冷空气送至服务器，并搭配台达冰水空调系统，此外也加入了自然冷却机制，作为有效散热与节能使用。



CD区机房搭配热通道采更高Tier 3等级设计

另一个CD区机房则是配置了31个机柜，采用可靠度更高的Tier 3等级设计，而在机房散热上，CD区搭配的是热通道设计，将两排背面相对的机柜上方封闭起来，让热空气可透过机柜上方通道进入空调，将空气降温以后，再回到服务器前端作循环。机房内也加入了紧急排热和自然冷却设计来提供紧急机房散热。



用DCIM视觉化监控仪表板，作机房设备管控

而除了AB区及CD区机房外，在机房外也架设一个由6块屏幕组成的2乘3大小的电视墙仪表板，采用了台达资料中心基础设施管理平台（Data Center Infrastructure Management，DCIM），可提供机房设备的即时监控，包括像是基础设施、能源管理、电力系统、制冷系统、环境监控以及保全系统，作为管理人员即时监控或参访人员查看使用。林士基也说，这套DCIM管理平台，甚至可以透过Web或IP方式最多让64位管理者同时上线管控。

林士基也表示，之前在台南厂区就曾经使用这套DCIM管理平台，提供台达绿建筑、太阳能发电以及各项用水、用电的即时监控管理，这次则是作为新机房设备监控使用。像是在电视墙右侧的两块辅助屏幕，可即示显示目前服务器设备的运行状况，例如，主机运作是否正常，以及CPU与内存使用率，和磁盘机剩余容量等，并分别以不同颜色标示，提供包括健康、警告、严重、离线及维护等设备使用状况。

而在电视墙中间则是由4块屏幕组合而成的主屏幕，能以视觉化将各个机房设备的分布和监控状况，用实体图形及数字显示出来。像是在能源管理方面，可以即时显示全区机房每小时、每天、每月及每年度的PUE值大小，作为管理人员评估改善机房的用电耗损。

另外在环境监控上，也能即时显示出机柜通道里的当前温湿度、漏水情况，甚至提供消防系统和人员闯入的示警机制等，在保全系统也整合网络数位监控（NVR）和类比监控系统（DVR），提供更安全的影像监控保护。

林士基也说，从今年5月下旬开始建置机房，一直到6月底就全部建置完成，并先后将台达主要资讯系统迁入新机房。目前已先完成将内湖总公司两栋大楼资料中心的机房设备及系统整并，而未来其他厂区（如平镇厂）的IT设备及系统也将陆续迁入。

此外，现阶段CD区的机房设备使用密度最高，大多是存放既有台达的主要资讯系统，如ERP系统、数据库系统等，至于AB区机房设备目前使用数量较少，未来则是规划作为公司内部模拟设备进驻或提供开发设计使用。

林士基也表示，新启用的台达新机房将整合台达总公司及各厂区的资讯机房，摇身成为台达主要IT资料中心，未来除了提供统一集中管理，也将达到更好的节能效果。



大型视觉化机房监控电视墙

由6块屏幕组成2乘3大小的电视墙仪表板，架设在新机房外，作为提供机房设备的即时监控。其中电视墙右侧的辅助屏幕，可即示显示目前服务器设备的运行状况，例如，主机运作是否正常。而另外由4块屏幕组成的主屏幕，则将各机房设备的分布和监控状况，用图形及数字显示。



机房设备配置监控仪表板

可查看整个机房设施配置。其中机房左边区域为AB区，而右边区域则是CD区，总共配置63个机柜，而每个机柜设备都被标注编号，可透过电视墙右侧的辅助屏幕，即时查看服务器的使用状况，并分别以不同颜色标示，提供如健康、警告、严重、离线及维护等设备使用状况。
