中华电信6千坪云端机房设计首度揭露最新消息

图片来源:

iThome

这座占地超过6千坪的中华电信板桥IDC资料中心，完工后将是全台最大规模的云端资料中心，原计划于2010正式完工，因工程浩大延宕多时，直到去年6月才正式动工，预计两年时间打造，近日，中华电信首度对外进一步揭露机房内部设计细节。中华电信数据通信分公司云端系统处处长陈锦洲表示，目前整体工程进度已达50％，最快将于明年下半年启用。

可容纳超过4千个机柜

陈锦洲表示，这座资料中心的设计目标是大型化、高稳定、高安全、以及高节能。资料中心园区面积达6,578坪，紧邻台湾证交所新的资料中心。在地理交通上离最近捷运站不到1,000米，亦和高速公路保持适当距离。

在该园区内主要规划了两栋建筑，机房大楼及办公大楼，两栋建筑间则有设立围墙，人员无法直接通行，彼此独立分开，并以一挑高的开放大厅作为间隔。其中机房建筑地上11层而地下有2层，楼地板面积累计达14,462坪。

陈锦洲表示，施工时采模组式建置，将机房楼层和机电楼层彼此分开，其中机房楼层共有6层，可容纳4,368个伺服机柜。楼地板载重也经过设计，每平方米载重可达1,200公斤，以便设置高密度机柜，而机电楼层的载重设计更高，可达2,000公斤。另一栋办公大楼楼层数较少，只有地上6层以及地下2层，楼地板面积达3,987坪，因中华电信不会在机房大楼提供额外工作空间给租用资料中心的企业使用，而是让这些企业的维护人员在这栋大楼远端监控机房，也可供租用机房的企业客户长期进驻来维运自家设备。

台湾第一座采用TIA 942-A Rated 4最高标准的机房

这座资料中心采用了TIA 942-A标准规范来设计机房设施。这是由美国电信产业协会（Telecommunications Industry Association，TIA）于2012年订定的最新电信基础设施标准，主要涵盖电信、建筑、电力及机械四大构面，共2千多项的标准规范，并依要求严格程度由低到高分为Rated 1到Rated 4四个等级（也就是一般常说的Tier 1至Tier 4等级规范）。

一般企业机房大多采用了符合Rated 1或Rated 2等级的机房设计，陈锦洲表示，中华电信在机房大楼中，设计了两种不同等级的机房楼层，来提供不同等级可靠度的机房环境。多数楼层采用了次高的Rated 3等级，少数楼层则是采用最高的Rated 4等级来设计。在Rated 3等级的机房楼层，可靠度要求要达到99.982%，意味着一年只容许1.6小时的故障时间，而在Rated 4等级楼层则需达到99.995%的可靠度，代表一年只允许出现24分钟的故障时间。陈锦洲表示，不管是在Rated 3或 Rated 4等级楼层皆采用高标准2N的UPS设计，皆允许电池放电达到15分钟以上的要求。

至于在机房电力空调部分，这座资料中心的Rated 4等级楼层采用了多回路路径设计，除了具备可维修及容错能力（Fault Tolerance），还配有百分百的2N备援机制。陈锦洲表示，未来正式启用后，将成为台湾第一座符合Rated 4等级规范的云端资料中心。

在能源管理上，中华电信导入了ISO 50001能源管理认证，除了能以系统方式来进行资料中心的能源管理，在机房空调方面也采用冷热通道的循环设计，搭配自然冷却（free cooling）机制，冬天时可适当引进室外冷空气到机房进行降温。陈锦洲预估，这座云端资料中心的PUE值（Power Usage Effectiveness）未来可达到1.5以下，比起台湾企业平均PUE值2.0的传统机房，这座资料中心可减少25%的电力消耗。

在耐震设计上，整座资料中心也采用高标准，除了遵循内政部建筑研究所与台湾建筑中心研究订定的标章规范，并参考先进国家规范，采用免震结构设计，分别在办公及机房栋B1地下层加入50个阻尼器和101个隔震垫，比起传统骨架的耐震结构，甚至可承受达7级以上的地震强度。

此外，该资料中心在防火设计方面，也依据国内消防法规和国际TIA-942-A标准，包括加入FM-200气体灭火系统、极早期警报侦烟系统，并在所有内外墙、机房隔间墙与管道间设计上，皆设定达到2小时以上的防火时效为目标。

另外在防水防洪上，这座资料中心也将发电机组设置于一楼，并将全基地抬高1.2米，以此达到百年以上防洪线，亦即可防范平均每100 年发生一次的洪水侵袭。甚至该园区也将基地绿堤外围加高至2米，使得整座园区可达到200年以上的防洪线。此外，为了因应长期缺水危机，在机房栋B2地下层也特别设置有7天战备用水存量，一旦发生停水即可抽取使用，就连地面上的景观水池也可作为战备用水之用。

而在认证流程阶段，陈锦洲说，该资料中心一开始以TIA-942-A认证作为规划设计后，就交由第三方认证机构进行认证流程，共分为三大认证阶段，其中第一阶段是设计认证（Design Validation），每一个建造阶段皆需由第三方认证机构查证是否按原设计规范进行，一直到建造完成。第二阶段则是营运认证（Audit & Certification），于建造完成后需交由第三方认证机构依TIA-942-A标准，逐条审查是否按原先设计及规范执行，包括发电机、防火及管理界面的告警机制等。

最后认证第三阶段则是维持认证（Upkeep Certification），在资料中心取得认证完后的第1年和第2年需进行复审，并在第3年重新认证审查。

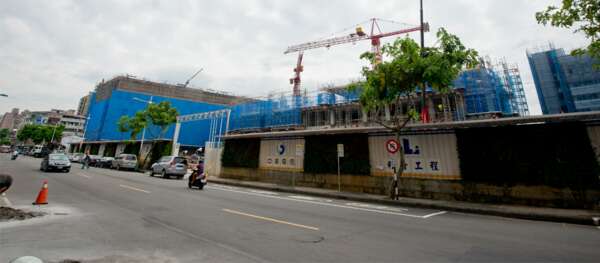

中华电信板桥云端资料中心目前整体工程进度已达50％，上图为正积极赶工中的机房大楼，共设计两种不同等级的机房楼层，多数楼层采用次高的Rated 3等级，少数楼层则采用最高Rated 4等级来设计，以提供不同等级可靠度的机房环境。

采用LEED绿建筑认证机制，目标达成黄金级的绿能建筑

在节能作法上，陈锦洲表示，将以取得美国绿建筑协会LEED绿建筑认证的黄金级标章及台湾绿能建筑黄金级标章为目标。其中LEED是由美国绿建筑协会所制定，作为评估资料中心是否达到永续性的标准，评分项目涵盖永续性基地、用水效率、能源和大气等共计110分，并以此进行认证分级，其中60至79分为黄金级，80分以上则为白金级。目前这座新资料中心已取得台湾黄金级的绿建筑候选证书。

此外，中华电信也在这座云端资料中心导入了一套云端智慧安防系统（Cloud Intelligent Surveillance，CIS）来提供智慧化中央监控平台，在单一平台上可整合影像保全、公共资讯、门禁、停车场管理，以及人员追踪定位等资讯。另外也引进中华电信自家的智慧节能iEN服务平台，可监控机房内的电力设备、空调节能、水资源设备等，在云端平台上即时显示用电及机房环控资讯，供机房维运人员使用。

iEN系统也结合了消防机制，侦测到火灾事故时，除了发出警告外，也会自动启动抽风机来排放室内烟雾，而机房维运人员可远端透过手机、平板装置即时查看iEN提供的各项图形化报表页面，也可查询历史报表来追踪灾情发展。另外也能依警告等级、区域，分别以语音、简讯或E-mail方式发布机房通报给租用机房的企业客户掌握机房状况。

机房出入口采用5级安全管制，做到层层把关管控

在人员控管上，该资料中心内也采用5级安全防护及ISO 27001资安管理认证，从入口处一直到会议室、机电区、前置机房区与IDC客户机房间，依序加入电子围篱、金属探测器等层层把关管控，而在所有IDC机房内也采用主动式RFID通行证和人脸辨识等机制。

此外，针对访客进出办公栋或机房栋的安全管控，这里也采用了一套访客智慧管理系统，在一楼出入访客皆需使用平板签署访客同意书，再经过证件照相机制作出具有RFID与mifare双模卡的访客证作为通行辨识，然后才能进出机房或办公大楼。而所有访客的通行纪录也都会即时回传至网络管理系统。

除了结合RFID通行证和人脸辨识进行资料比对外，甚至在资料中心内，还加入了3D人流资讯的即时追踪机制，可经由3D深度摄影机，结合地面虚拟计数线，取得每个机房进出走道的3D即时人流资讯，进行即时追踪回报，管理人员能以此追踪控管所有进出机房的人员。

陈锦洲也表示，未也计划引进国际海缆、卫星连线，并部署VPN网络来强化资料中心连外线路，与其它IDC机房互联作为备援，同时也将计划导入100 Gbps的超高速网络，以因应未来大量网络资料使用的需求。明年完工后，这座板桥资料中心也将成为全台十多座中华电信IDC机房的主中心。

针对园区内规划，该云端资料中心主要区分为机房栋及办公栋，其中机房栋分为地下2层，地上11层，采用模组式建置，最多可容纳4,368个服务器机柜，另外也建造有6层的办公大楼，作为租用机房的企业客户进驻维运使用。而机房栋与办公栋彼此独立分开，中间并以一挑高的开放大厅作为间隔。

在耐震设计上，整座资料中心采用免震结构设计，分别在B1地下层加入50个阻尼器和101个隔震垫，比起传统骨架的耐震结构，甚至可承受达7级以上地震强度。此外，在B2地下层也设有7天战备用水存量，一旦发生长期停水即可抽取使用，就连地面上的景观水池也可作为战备用水。

在人员控管上，该资料中心内也采行5级安全管制及ISO 27001资安管理认证，从入口处、会议室、机电区、前置机房区，一直到IDC客户机房间，依序加入电子围篱、金属探测器等，而整个IDC机房内也引进了主动式RFID通行证和人脸辨识等机制，达到层层安全把关控管。

针对访客进出办公栋或机房栋的安全管控，也采用一套访客智慧管理系统，除了在一楼出入皆需使用平板签署访客同意书，再经过证件照相机制作取得RFID访客证作为通行辨识外，在资料中心内，甚至还加入了3D人流资讯的即时追踪机制，进行即时追踪回报，管理人员能以此追踪控管所有进出机房的人员。

台哥大率先在台打造世界级资料中心

不只中华电信采用了自然冷却技术来挑战PUE值1.5的新世代节能机房，去年底启用的台哥大新世代资料中心是台湾第一座采用自然冷却技术的电信机房，同样也以PUE值1.5作为机房设计目标。

台哥大斥资50亿元，花了2年时间在台北内湖打造的这座IDC云端机房，地下2层、地上4层，可容纳2千个机柜，未来还将分多阶段陆续扩建来增加机柜容纳量。

这座资料中心也是东亚第一座获得国际机房认证机构Uptime Institute的Tier III等级设计文件与设施建置双认证的世界级机房，也是台湾第一座。

最大特色是具备了可同时维修性的要求，即使在机房运转时，重要系统中任一设备或线路，可以在机电设备不带电、空调设备无水压的安全环境下，进行例行维护或是维修工作。这代表了这间机房每年停机时间不能超过1个半小时，而且电力、空调、管线都采两两备援且各自分离，任何电力或空调设备的故障，都不会影响资料中心的正常运作。

台哥大采用了冷水空调节能（Water Free Cooling）的自然冷却技术，将机房空调设备产生的热水导引到机房外部降温，再将室外的冷水引进空调主机前方，通过设置在空调设备进风口上方，嵌有一圈圈半圆形管线的干式冷却盘管来降温。

从空调系统产生了约30度的热风会先通过干式冷却盘管后，预估可降低4度后，热风再进入空调设备降温，来降低空调设备的制冷负担来节省空调电力。

另外，台哥大还参考了中央气象局10年的气象统计资料，了解在台湾1年中大约有4个月时间可采用冷却水空调节能作法，只要当户外的气温低于21度，台哥大机房就会启动这套冷却系统引进室外冷水来降温。文⊙王宏仁
